24路光伏直流防雷匯流箱帶防雷防反保護 - 生產廠家供應

型號︰

PVB-24

品牌︰

三迪

原產地︰

中國

單價︰

-

最少訂量︰

1 件

產品描述

24路光伏直流防雷匯流箱帶防雷防反保護 - 生產廠家供應



光伏發電系統中,為了減少光伏組件與逆變器之間的連接線、方便維護、減少損耗、提高產品的安全性和可靠性,一般需要在光伏組件與逆變器之間增加匯流裝置。

光伏匯流箱除了具有光伏匯流的功能外,同時還應該具有電流防反、過電流保護、過電壓保護、防雷保護等一系列完善的保護功能。

本公司生產的光伏匯流箱具備了以上各種功能要求,與光伏並網、離網型逆變器配套使用可組成一套完整的光伏發電系統解決方案。

選擇光伏匯流箱時,用戶可以根據后端逆變器的輸入電壓範圍、輸出功率大小,把一定數量的規格相同的光伏組件串聯、並聯組成光伏組件串併列接入光伏匯流箱進行匯流,然後經過斷路器控制和防雷器保護之後輸出給后級逆變器使用。

主要特點:

l 可接入16路光伏電池串列,單路輸入陣列額定電流為5A 可到15A;

l 總輸出可承受 電流為250A, 電壓為1000VDC;

l 單路光伏陣列加入高壓熔斷器保護、防反保護

l 電纜接頭輸入 ,接線安全方便

l 光伏專用高壓防雷器保護;

l 光伏專用高壓斷路器控制輸出;

l 滿足室外安裝要求,防護等級IP65;



【技術參數】

型號

PVB-24

光伏陣列輸入

光伏陣列電壓(Vdc

1000VDC

光伏陣列輸入路數(N

24

每路熔斷絲額定電流(A

10A

單路陣列防反保護

單路陣列過流保護

單路陣列正、負極線徑尺寸

4mm2

輸出路數

1

標準配件

總輸出斷路器保護

防雷保護

輸出電線尺寸

70mm2

機械尺寸、工作環境

機箱尺寸(深 x 寬 x 高)

560mm x 400mm x 180mm

參考重量(Kg

35

防護等級

IP65

使用海拔(m

 ≤3000

工作溫度(℃

-15~+65

存儲溫度(℃

-25~+85



價格條款:︰ FOB, EXW
付款方式︰ TT
交貨期︰ 7天
質量/安全認證︰ CE, ISO9001

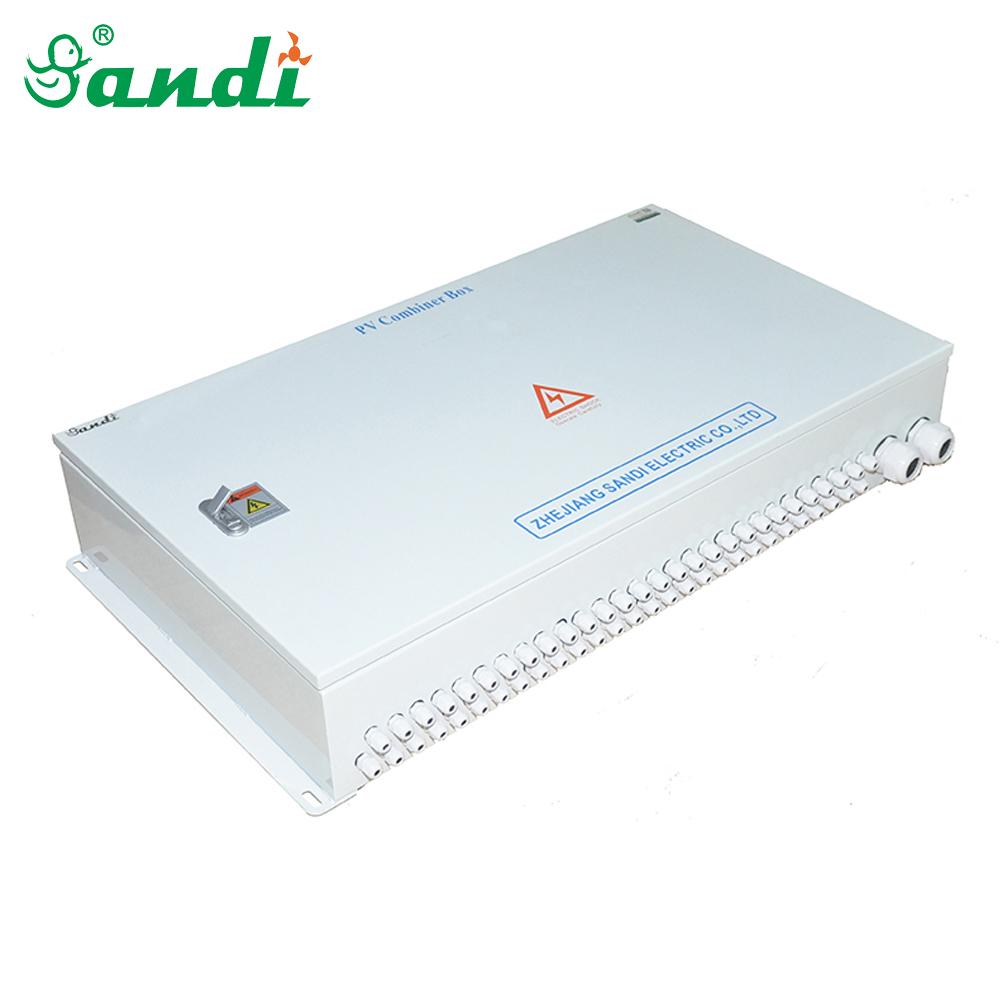

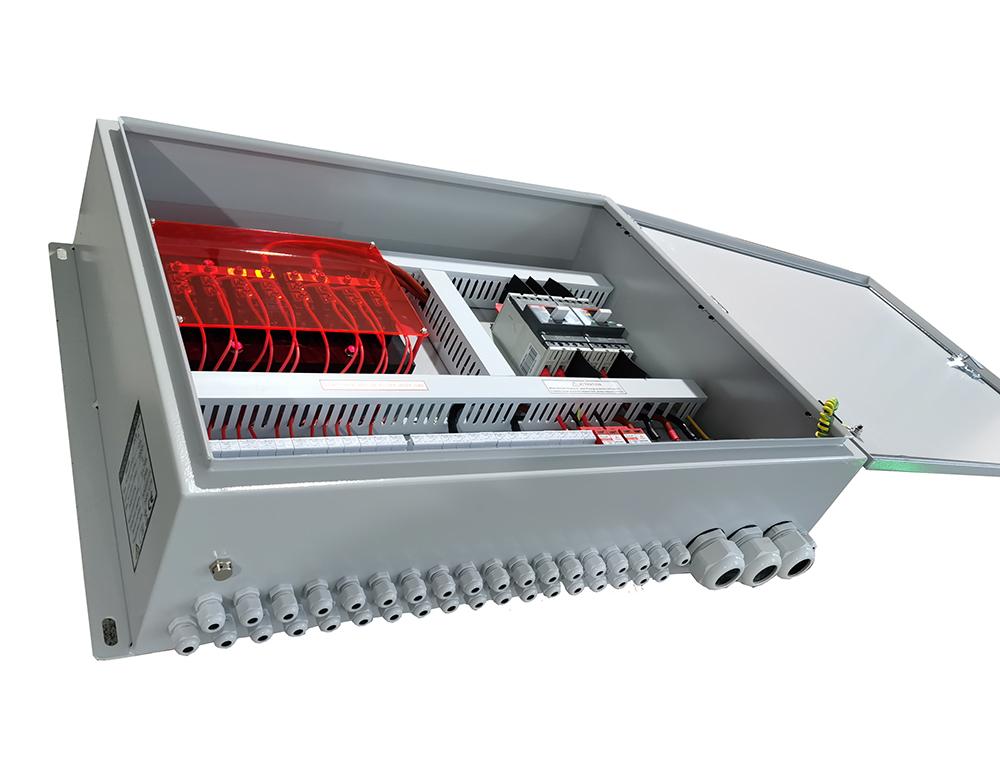

產品圖片
