16汇1光伏汇流箱直流配电箱汇流箱太阳能光伏发电系统汇流箱

型号︰

PVB-16

品牌︰

三迪

原产地︰

中国

单价︰

CNY ¥ 3200 / 件

最少订量︰

1 件

产品描述

16汇1光伏汇流箱直流配电箱汇流箱太阳能光伏发电系统汇流箱



产品概述

在太阳能光伏发电系统中,为了减少太阳能光伏电池阵列与逆变器之间的连线,提高系统的可靠性,方便系统的安装和维护,一般需要在光伏组件与逆变器之间增加直流汇流装置---光伏汇流箱。。

用户可以将一定数量、规格相同的光伏电池串联起来,组成一个个光伏串列,然后再将若干个光伏串列接入PVB系列光伏汇流防雷箱,在光伏防雷汇流箱内汇流后,通过防雷器与断路器输出到光伏逆变器配套使用从而构成完整的光伏发电系统,简化了系统布线,提高了系统的安全性, 提供给客户一个安全, 简洁, 美观, 实用的光伏系统产品。

三迪光伏汇流箱除了具有光伏汇流的功能外,同时还具有过电流保护、过电压保护、防雷保护等一系列完善的保护功能。

本公司生产的光伏汇流箱具备了以上各种功能要求,与光伏并网、离网型逆变器配套使用可组成一套完整的光伏发电系统解决方案。

性能特点:

1, 宽输入电压范围, 开路电压可达1000V,单路输入阵列额定电流 可到20A,;

2, 每路光伏阵列输入带高压熔断器保护和防反保护(可选)

3, PG电缆接头/MC4光伏接头连接,各端口都具有防水功能,接线安全方便

4, 光伏专用高压防雷器保护;

5, 光伏专用高压断路器控制输出;

6, IP65防护等级,满足户外安装的使用要求;

7, 壁挂式容易安装维护简易方便;

8, 以根据客户要求定制;

参数:

技术参数

PVB-16/1

输入参数

输入光伏组件路数

16路

单路阵列额定电流

10A/15A

输入过流熔断器

10A

输入接头

PG电缆接头/MC4光伏接头

输出参数

输出路数

1路

输出额定电流

160A/240A

输出 电流

160A/240A

输出 电压

直流1000V

总输出直流断路器

总输出正、负线径尺寸

PG电缆接头/MC4光伏接头

其他参数

防护等级

IP65

温度范围

-30℃~+60℃

冷却方式

自然冷却

防反保护

                         有

防雷保护



价格条款︰ 出厂价格
付款方式︰ TT
交货期︰ 4-5 天
质量/安全认证︰ CE, ISO9001

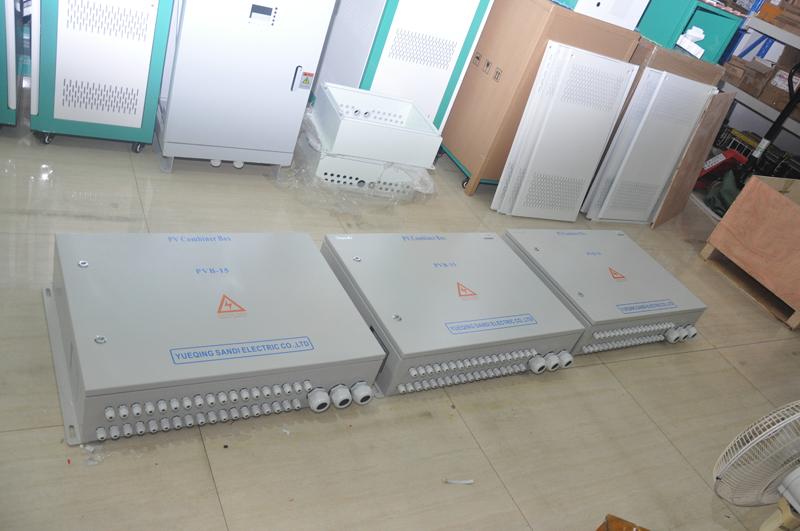

产品图片

光伏汇流箱直流配电箱汇流箱太阳能光伏发电系统光伏汇流箱防雷 光伏汇流箱直流配电箱汇流箱太阳能光伏发电系统光伏汇流箱防雷

厂家直销 光伏直流汇流箱 直流防雷箱 光伏汇流箱 厂家直销 光伏直流汇流箱 直流防雷箱 光伏汇流箱

太阳能光伏发电直流汇流箱太阳能光伏发电直流汇流箱
