三迪家用逆变器SDP-40KW电力工频离网逆变器电源

三迪家用逆变器SDP-40KW电力工频离网逆变器电源

型号︰SDP-40KW

品牌︰三迪

原产地︰中国

单价︰CNY ¥ 45000 / 件

最少订量︰1 件

现在查询

产品描述

工业级逆变器 电力纯正弦波逆变电源5KW~250KW



产品描述

我公司研发的工频离网逆变器是通过全桥逆变将直流电能转换成交流电的智能电源设备,该系列产品满足5KW-500KW功率负载使用。本产品适用于太阳能/风能、储能电站发电系统输出波形为纯正弦波, 完善的保护功能,整机效率高,空载损耗低。为无电山区、牧区、边防、海岛等电力缺乏和电网电压不稳定的地区提供多能源供电解决方案。产品具有人性化设计、外观大方、操作方便、液晶指示直观、工作稳定、无噪音、无污染。输出的纯正弦波交流电适用于大多数工业电器及家用电器, 例如: 工业自动化控制、民用、火车、船舶、汽车、消防电力等电器设备。它主要针对电力控制系统的特点和要求设计制造,适合电力控制系统对供电设备高质量、高可靠性控制的要求,能满足电力控制系统中各种终端设备的需求,同时也适合于其它需要稳定的交流输电压的场合。



性能特点:

  1. 核心元件均为进口器件,采用三菱的第6代IPM模块性能稳定,使用寿命长,保护功能强大,更换维修方便。采用美国TI中央处理器DSP28335芯片,响应迅速准确,给负载提供稳定干净的电源提供保障
  2. 整机采用模块化设计,结构简单、插拔式设计,便于维修,减少机器故障来回维修的隐形成本;
  3. 根据产品配置条件、调整系统的使用模式:逆变优先或市电旁路优先可任意设置;
  4. 双模式启动选择功能,通过液晶设置可以设置降压启动和变频启动两种方式。这样可以充分发挥逆变器的功率,再也不需要在带电机,感性负载时扩大逆变器的容量,给用户节省了费用;
  5. 输出频率可以自行设置,例如想控制电机转速设置为30HZ,逆变器就输出30HZ。此功能非常方便客户使用于不同的负载类型;
  6. 输入直流电压范围可以设置,例如过压点,欠压点,过压恢复点,欠压恢复点都可通过液晶屏来设置。此功功能方便可以增加或减少蓄电池,光伏组件灵活使用;
  7. 输出保护功能完善,有输出过压、过载、过温、短路、自诊断保护等多种保护;
  8. 人性化安全设计,采用隔离变压器设计方案,输入输出完全电气隔离,输入输出都配有塑壳断路器,为用户节省开关,安装方便安全。带电部位全封闭,防止触电;
  9. LCD+LED显示,可以显示输入输出电压,电流,用电量,故障代码,方便用户迅速查找故障指导维修
  10. 采用SVPWM空间矢量算法,高转换效率、高瞬间功率及低无负载损耗转换效率可以到93%以上;
  11. 宽电压输入可按照客户要求定制,输入电压范围从100-400V,200-500V,300-600V 或450-850VDC,适用于太阳能/风能系统无储能蓄电池,直流输入直接接太阳能板/风力发电机;
  12. 本产品通过欧洲CE (EMC和LVD)和ISO9001质量管理体系认证;

可选配置】

RS485/CAN通讯;

市电互补功能;



技术参数

型号

SDP-40KW

SDP-50KW

隔离方式

工频变压器

直流输入

额定电压(Vdc

360V

384V

384V

480V

额定直流电流(A

111A

104A

69.5A

104A

输入电压范围(Vdc

324~480V

345~550V

345~550V

432~650V

交流输出

额定功率

40KW

50KW

额定电压

380V

380VAC

输出频率

50H/60HZ±0.05 (可设置)

定额电流(A

61A

76A

输出线制

三相四线+接地

输出波形

纯正弦波

波形失真率(THD

≤3%(线性负载)

动态响应(负载0←→100%

5%,≤50ms

功率因数(PF

0.99

逆变效率

>93%

过载能力

150%,10

绝缘强度(输入和输出)

1500Vac,1分钟

保护功能

保护功能

输入反接保护、欠压保护、过压保护、输出过载保护、短路保护、

过热保护

显示方式

LCD

通讯功能(选配)

RS485(A、B

运行方式

可连续运行

冷却方式

风冷

短路保护/过载保护

不自动恢复,需重启机器

工作环境、机械尺寸

防护等级

IP20 (室内)

使用海拔(m

≤3000(海拔高于1000m需降额使用)

工作温度(℃

-15~+50

相对湿度(℃

0~95% 无凝露

噪音(dB,1米)

≤50dB

参考尺寸:(宽x深x高)

600x700x1200mm

750x750x1485mm

参考重量(Kg

315Kg

360Kg

为了更好的服务于客户,我公司可依照用户的需求定制不同规格的参数配置。

价格条款︰ 出厂价格

付款方式︰ 银行电汇

交货期︰ 15天

质量/安全认证︰ CE, ISO9001

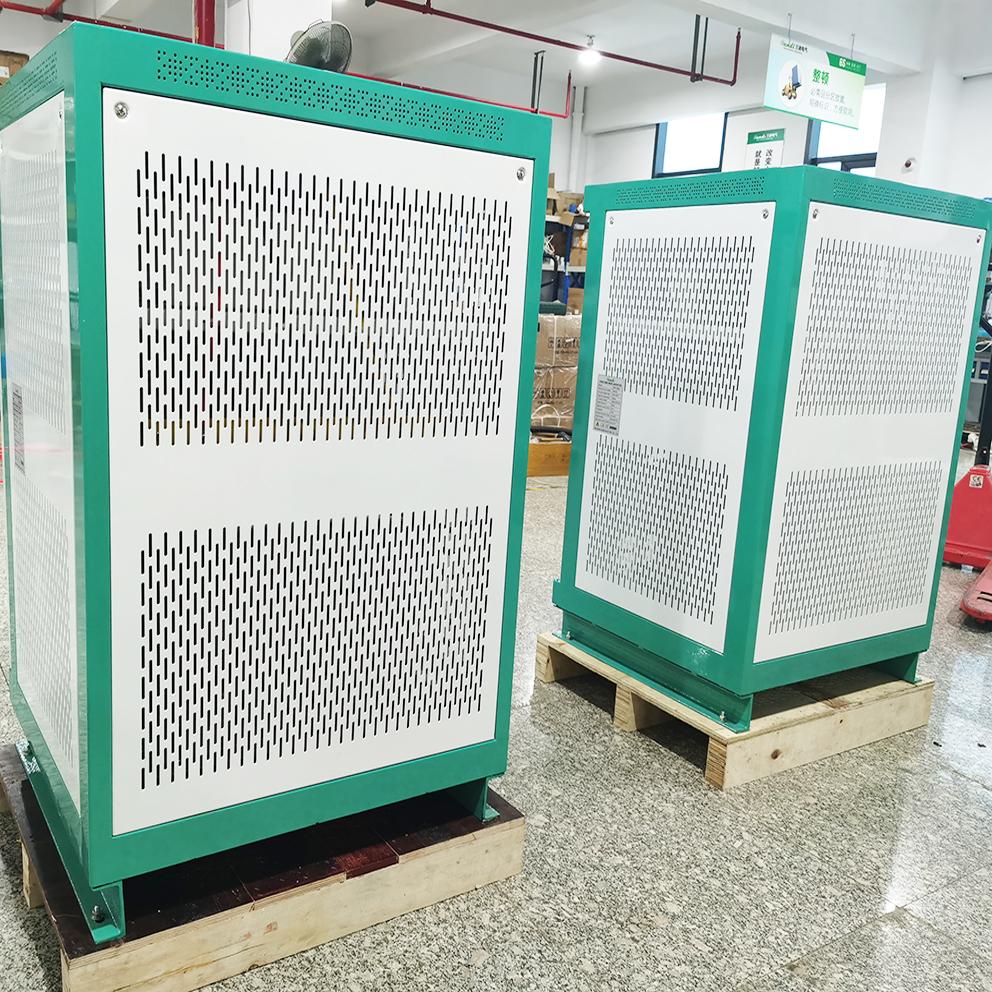

产品图片
