太阳能离网逆控一体机50KW工频逆变器360VDC太阳能控制器一体机
型号︰
SPIC-50KW
品牌︰
三迪
原产地︰
中国
单价︰
CNY ¥ 64000 / 件
最少订量︰
1 件
共有 8 相关信息
产品描述
太阳能离网逆控一体机50KW工频逆变器360VDC太阳能控制器一体机
产品描述
我公司研发的光伏逆控一体机是通过全桥逆变将直流电能转换成交流电的智能电源设备,该系列产品满足5KW-500KW功率负载使用。本产品适用于太阳能发电系统。输出波形为纯正弦波, 完善的保护功能,整机效率高,空载损耗低。为无电山区、牧区、边防、海岛等电力缺乏和电网电压不稳定的地区提供多能源供电解决方案。产品具有人性化设计、外观大方、操作方便、液晶指示直观、工作稳定、无噪音、无污染。输出的纯正弦波交流电适用于大多数工业电器及家用电器, 例如: 工业自动化控制、民用、火车、船舶、汽车、消防电力等电器设备。它主要针对电力控制系统的特点和要求设计制造,适合电力控制系统对供电设备高质量、高可靠性控制的要求,能满足电力控制系统中各种终端设备的需求,同时也适合于其它需要稳定的交流输电压的场合。
性能特点:
- 核心元件均为进口器件,采用三菱的第6代IPM智能模块,性能稳定,使用寿命长,保护功能强大,更换维修方便。采用美国TI中央处理器DSP28335芯片,响应迅速准确,给负载提供稳定干净的电源保障;
- 整机采用模块化设计,结构简单、插拔式设计,便于售后维修;
- 双模式启动选择功能,通过液晶设置可以设置降压启动和变频启动两种方式。这样可以充分发挥逆变器的功率,再也不需要在带电机,感性负载时扩大逆变器的容量,给用户节省了费用;
- 输出频率可以自行设置,例如想控制电机转速设置为30HZ,逆变器就输出30HZ。此功能非常方便客户使用于不同的负载类型;
- 输入直流电压范围可以设置,例如过压点,欠压点,过压恢复点,欠压恢复点都可通过液晶屏来设置。此功功能方便可以增加或减少蓄电池,光伏组件灵活使用;
- 人性化安全设计,采用隔离变压器设计方案,输入输出完全电气隔离,输入输出都配有塑壳断路器,为用户节省开关,安装方便安全。带电部位全封闭,防止触电;
- 内置工频隔离变压器,耐冲击性强,可带电机、马达、空调等冲击性强的设备。同时直流母线与交流母线完全隔离,避免了交直流之间的干扰;
- LCD+LED显示,可以显示输入输出电压,电流,用电量KWH,时间,温度及故障代码,方便用户迅速查找故障指导维修;
- 输出保护功能完善,有输出过压、过载、过温、短路、自诊断保护等多种保护
- 采用 PID算法,具有更 的电池能量管理系统;
- 三阶段式充电方式, 化提升光伏组件和蓄电池利用率;
- 具有完善的蓄电池保护功能,多阶段充电,提高蓄电池使用寿命;
- 具有电压环和电流环双环路控制,可设置限流充电;
- 具有发电量统计及实时功率曲线功能,随时了解系统发电情况;
- 彩色LCD显示、触控按键、多语言选择,人机交互更便捷;
- 基于RS-485通讯总线的标准Modbus通讯协议(可选) ;
- 本产品通过欧洲CE (EMC和LVD)和ISO9001认证;
技术参数
SPIC-50KW
型号
|
SPIC-50KW
|
隔离方式
|
工频变压器
|
蓄电池输入
|
额定电压(Vdc)
|
360V
|
输入电压范围(Vdc)
|
324-700V
|
额定直流电流(A)
|
139A
|
太阳能控制器输入
|
蓄电池组系统电压(Vdc)
|
360VDC
|
光伏阵列 输入电压(Vdc)
|
<750V
|
允许输入路数
|
2路
|
充电电流(A)
|
150A
|
光伏输入功率(KW)
|
54KW
|
充电方式(Vdc)
|
快充、均充、浮充
|
蓄电池均充电压(Vdc)
|
432V
|
蓄电池快充恢复电压(Vdc)
|
396V
|
蓄电池浮充电压(Vdc)
|
414V
|
过充断开电压(Vdc)
|
450V
|
过充恢复电压(Vdc)
|
441V
|
交流输出
|
额定功率
|
50KW
|
额定电压
|
380VAC
|
输出频率
|
50HZ±0.05
|
定额电流(A)
|
76A
|
输出线制
|
三相四线
|
输出波形
|
纯正弦波
|
波形失真率(THD)
|
≤3%(线性负载)
|
动态响应(负载0←→100%)
|
5%,≤50ms
|
功率因数(PF)
|
0.99
|
逆变效率
|
>93%
|
过载能力
|
150%,10秒
|
绝缘强度(输入和输出)
|
1500Vac,1分钟
|
保护功能
|
保护功能
|
输入反接保护、欠压保护、过压保护、输出过载保护、短路保护、 过热保护
|
显示方式
|
LCD+LED
|
运行方式
|
可连续运行
|
冷却方式
|
智能风冷
|
短路保护/过载保护
|
不自动恢复,需重启机器
|
工作环境、机械尺寸
|
防护等级
|
IP20(室内)
|
使用海拔(m)
|
≤4000(海拔每高于1000m需降额使用)
|
工作温度(℃)
|
-20~+50℃
|
相对湿度(℃)
|
0~95% 无凝露
|
噪音(dB,1米)
|
≤60dB
|
机械尺寸(MM)
|
800*800*1600MM(宽深高)
|
参考净重
|
720Kg
|
为了更好的服务于客户,我公司可依照用户的需求定制不同规格的参数配置。
|
价格条款︰
出厂价格
付款方式︰
银行电汇
交货期︰
12天
质量/安全认证︰
CE, ISO9001

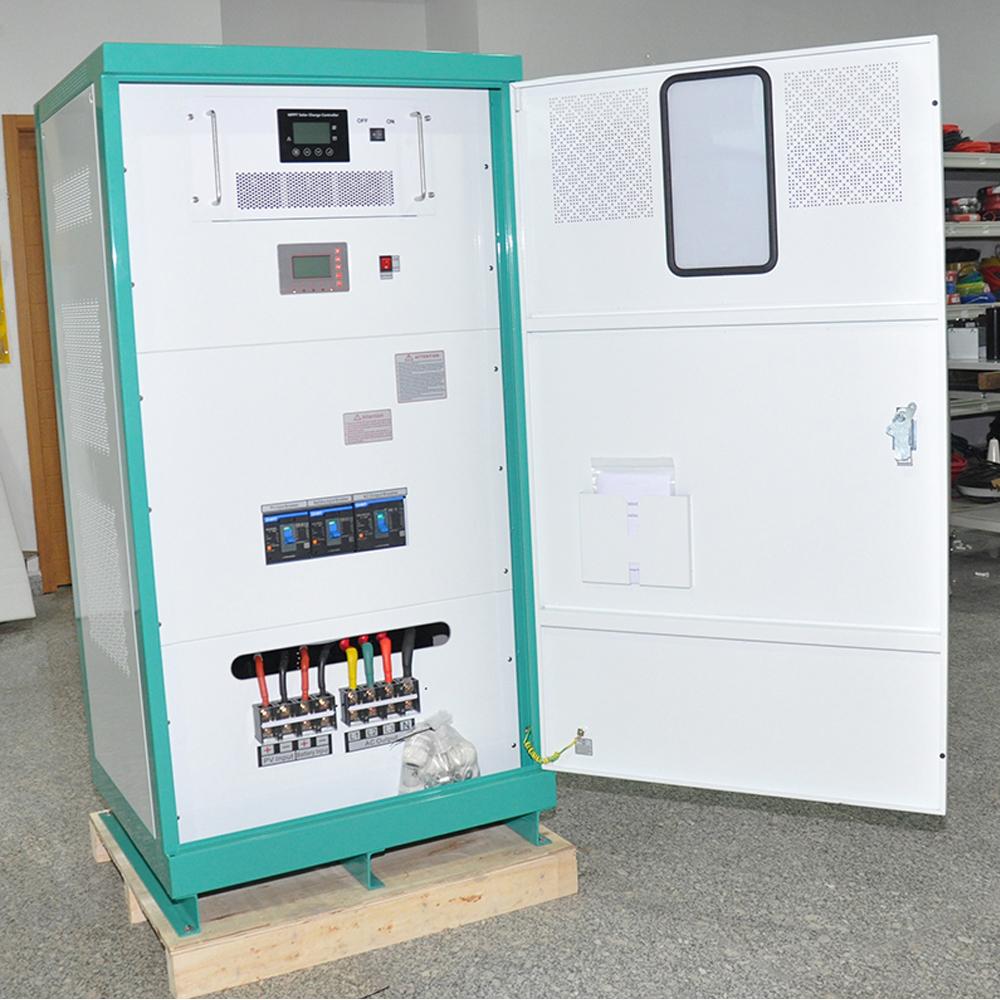

产品图片
太阳能离网逆控一体机50KW工频逆变器360VDC太阳能控制器一体机
太阳能光伏发电系统 离网储能发电设备 50kw供电站逆控一体机
50KW工频逆变器 DC360V三相太阳能逆控一体机
|
