220V太阳能充电控制器
  • 220V太阳能充电控制器
  • 太阳能电池充电控制器
  • 光伏充电控制器
  • 太阳能发电系统控制器

192V/ 220V/ 240V/ 360V太阳能充电控制器

型号︰

SDC220V-100A

品牌︰

三迪

原产地︰

中国

单价︰

CNY ¥ 3600 / 件

最少订量︰

1 件

产品描述

192V/ 220V/ 240V/ 360V太阳能充电控制器



产品简介

控制器采用 的串联型脉宽调制(PWM)方式, 0100%的宽范围PWM调节能够在任何系统条件下对蓄电池快速稳定的充电。

PWM充电方式是用自动变换占空比的脉冲电流对蓄电池进行充电,如此脉动充电可以使蓄电池更为安全和快速的充满电量,断开期使蓄电池经化学反应产生的氧气和氢气有时间重新化合而被吸收掉,使浓差极化和欧姆极化自然而然地得到消除,从而减轻了蓄电池的内压,使蓄电池可以吸收更多的电量。脉冲充电方式使蓄电池有较充分的反应时间,减少了析气量,提高了蓄电池对充电电流的接受率。



性能特点:

  • 高速高性能32位处理器内核,优良的EMC设计
  • 高效率PWM充电模式,三阶段充电控制
  • 高精度采样保证采样的准确性
  • 完善的系统保护功能包括:过充、过放、过载、短路、防反接、防雷击等
  • IGBT/MOSFET作为电子开关,没有任何机械开关
  • LCD液晶显示系统各项当前运行状态参数
  • 新型SOC计算,精确显示蓄电池实时容量
  • 选用优质的军工级元器件确保产品的稳定性
  • 发电量统计功能,可查看每日、月、及总发电量
  • 专利散热风道设计,适用于各种恶劣环境
  • 可实现多台机器并联运行
  • 直流输出功能(选配)
  • 使用基于RS-485通讯总线的标准Modbus通讯协议(选配)



技术参数

系统参数

型号

SDC220V-50A

SDC220V-80

SDC220V-100A

额定充电电流

50A

80 A

100 A

光伏阵列输入路数

1

蓄电池组额定电压

220VDC

电性能参数

三阶段充电方式

快充、均充、浮充

蓄电池均充电压值

264.0V [可调]

蓄电池浮冲电压值

253.0V [可调]

光伏阵列极限电压

≤440V

夜间待机损耗

<1.0W

工作温度范围

-25℃ ~ +60

允许环境湿度

0%~98% 无冷凝

通讯串口

RS485(选配)

机械参数

接线端子

TC系列栅栏式接线

显示方式

LCD 白色背光

显示语言

English

防护等级

IP20 [室内]

噪声

<30 dBA

安装方式

壁挂式

外形尺寸[宽深高]

420 *345 *155 [mm](以实际尺寸为准)

净重

12KG(以实际重量为准)

产品性能不断提升,本参数只作为参考

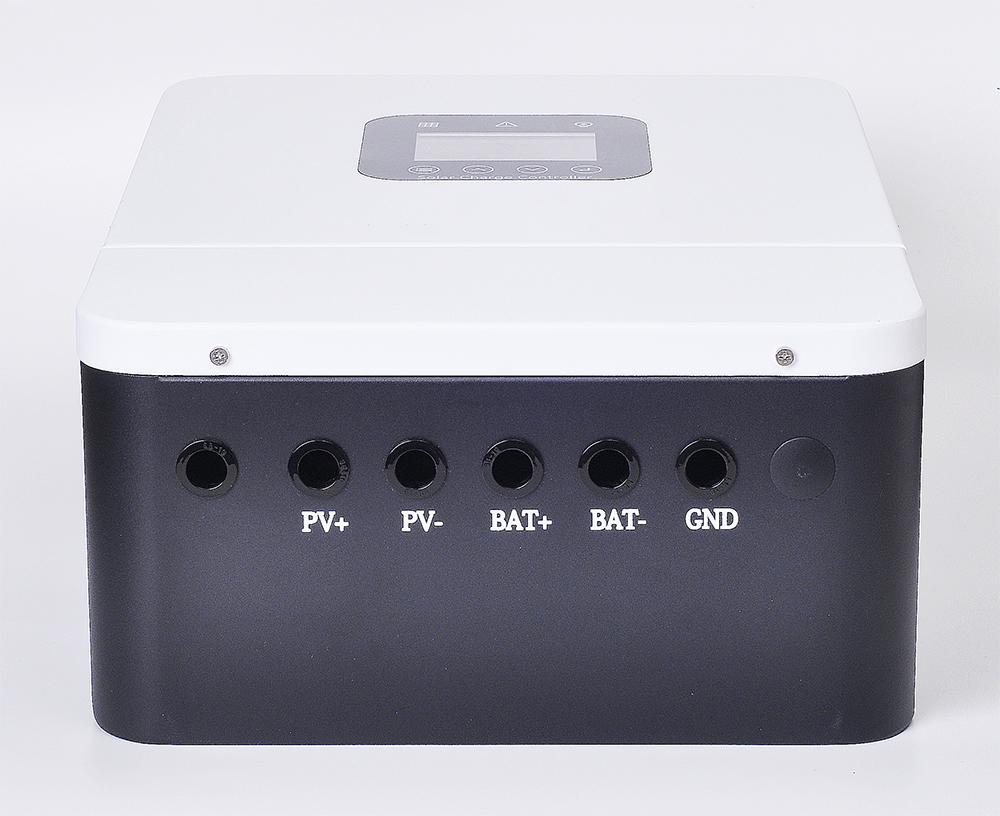

产品图片

220V太阳能充电控制器220V太阳能充电控制器

太阳能电池充电控制器太阳能电池充电控制器

光伏充电控制器光伏充电控制器

太阳能发电系统控制器太阳能发电系统控制器
