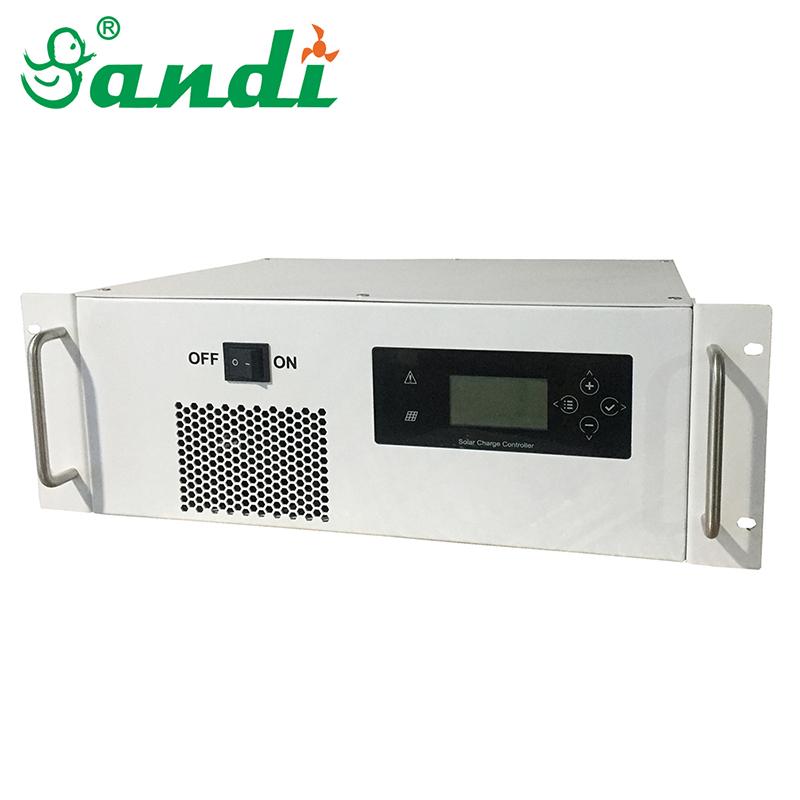

384V-100A智能太阳能充电控制器
  • 384V-100A智能太阳能充电控制器
  • 太阳能充电控制器 太阳能发电系统控制器
  • 太阳能锂电池控制器
  • 100A光伏太阳能控制器

384V-100A智能太阳能充电控制器

型号︰

SDC384V-100A

品牌︰

三迪

原产地︰

中国

单价︰

CNY ¥ 5200 / 件

最少订量︰

1 件

产品描述

384V-100A智能太阳能充电控制器



产品简介

三迪系列太阳能充电控制器是一个智能型光伏控制器专为离网光伏发电系统而设计的。LCD液晶显示屏,操作方便等良好的运行性能,并且还能自动地控制太阳能电池的断开和连接根据电池电压的变化。该控制器使得充分利用太阳能电池的资源,并保持电池安全、可靠。

为了满足不同光伏离网发电站的需求,我公司拥有多种规格光伏控制器的研发和生产能力。根据蓄电池组电压等级的不同,可提供30A-300A额定电流的控制器,按不同的蓄电池组电压等级,可以分为48V、96V、120V、192V、220V、240V、360V、384V、480V、492V和600V等系列电压,以满足不同太阳能电站的设计需要。



主要性能特点:

◆ 使用高速高性能的32位处理器,优良的 EMC 设计

◆ 采用 PID算法,具有电池能量管理系统

◆ 三阶段式充电方式,提升光伏组件和蓄电池利用率

◆ 全IGBT模块化设计,保证控制器和系统性能更稳定可靠

◆ 具有完善的蓄电池保护功能,多阶段充电,提高蓄电池使用寿命

◆ 具有电压环和电流环双环路控制,可设置限流充电

◆ 全密闭风道结构设计,高速智能风扇散热,适用于各种恶劣环境

◆ 具有发电量统计及实时功率曲线功能,随时了解系统发电情况

◆ 彩色LCD显示、触控按键、多语言选择,人机交互更便捷

◆ 环境温度显示、自动温度补偿功能、RTC实时时钟

◆ 可通过RS485、干接点控制控制器充放电(可选)

◆ 二次保护功能,防止功率开关故障导致蓄电池损坏(可选)

◆ 基于RS-485通讯总线的标准Modbus通讯协议(可选)

◆ 本产品通过欧盟CE认证和ISO9001体系认证



充电介绍

控制器采用 的串联型脉宽调制方式, 宽范围PWM调节能够在任何系统条件下对蓄电池快速稳定的充电。

脉宽调制充电方式是用自动变换占空比的脉冲电流对蓄电池进行充电,如此脉动充电可以使蓄电池更为安全和快速的充满电量,断开期使蓄电池经化学反应产生的氧气和氢气有时间重新化合而被吸收掉,使浓差极化和欧姆极化自然而然地得到消除,从而减轻了蓄电池的内压,使蓄电池可以吸收更多的电量。脉冲充电方式使蓄电池有较充分的反应时间,减少了析气量,提高了蓄电池对充电电流的接受率。



技术参数 (384V 30A~150A)



型号

SDC384V-50A

SDC384V-80A

SDC384V-100A

SDC384V-120A

SDC384V-150A



系统参数



适用电池类型

铅酸、胶体、锂电池等



蓄电池组额定电压(Vdc

384V

384V

384V

384V

384V



额定电流(A

50A

80A

100A

120A

150A



光伏阵列 电压(Vdc

760V

760V

760V

760V

760V



系统额定功率(kW

19.2KW

30.72KW

38.4KW

46KW

57.6KW







光伏阵列输入路数

1

1

1

1

1









电性能参数



三阶段充电方式

快充、均充、浮充



蓄电池均充电压(Vdc

460.8V



蓄电池均充恢复电压(Vdc

422.4V



蓄电池浮充电压值(Vdc

441.6V



过压断开电压(Vdc

512V



过压恢复电压(Vdc

480V



夜间待机损耗(W

0.5W



工作温度范围(℃

-25+55



存储温度(℃

-25~+80



通信接口

MODBUS RTU协议 RS485接口(可选)



机械参数



接线端子

TC系列栅栏式接线



显示方式

LCD彩色液晶屏+触摸按键



防护等级

IP32 [室内]



冷却方式

温控风扇强制风冷



噪声(dB

30dBA



使用海拔(m

≤3000m



安装方式

壁挂式/机架式



外形尺寸[宽深高]

420*342*175mm/482.6*350*155 (3.5U机箱)



净重(kg

11KG





价格条款︰ FOB
付款方式︰ TT
交货期︰ 3-5天
质量/安全认证︰ CE, ISO9001
