光伏电站充电控制器500V-100A
  • 光伏电站充电控制器500V-100A
  • 光伏电站充电控制器500V
  • 三迪大功率太阳能控制器500V

光伏电站充电控制器500V-100A

型号︰

SDC500V-100A

品牌︰

三迪

原产地︰

中国

单价︰

CNY ¥ 7800 / 件

最少订量︰

1 件

产品描述

光伏电站充电控制器500V-50A/60A/80A/100A



产品介绍

三迪系列太阳能充电控制器是一个智能型光伏控制器专为离网光伏发电系统而设计的。LCD液晶显示屏,操作方便等良好的运行性能,并且还能自动地控制太阳能电池的断开和连接根据电池电压的变化。该控制器使得充分利用太阳能电池的资源,并保持电池安全可靠。



性能特点:

使用高速高性能的32位处理器,优良的 EMC 设计

采用 PID算法,具有更 的电池能量管理系统

三阶段式充电方式, 化提升光伏组件和蓄电池利用率

IGBT模块化设计,保证控制器和系统性能更稳定可靠

具有完善的蓄电池保护功能,多阶段充电,提高蓄电池使用寿命

具有电压环和电流环双环路控制,可设置限流充电

全密闭风道结构设计,高速智能风扇散热,适用于各种恶劣环境

具有发电量统计及实时功率曲线功能,随时了解系统发电情况

彩色LCD显示、触控按键、多语言选择,人机交互更便捷

环境温度显示、自动温度补偿功能、RTC实时时钟

专利二次保护功能,防止功率开关故障导致蓄电池损坏(可选)

基于RS-485通讯总线的标准Modbus通讯协议(可选)

本产品通过欧盟CE认证

充电介绍

控制器采用 的串联型脉宽调制方式, 0100%的宽范围PWM调节能够在任何系统条件下对蓄电池快速稳定的充电。

脉宽调制充电方式是用自动变换占空比的脉冲电流对蓄电池进行充电,如此脉动充电可以使蓄电池更为安全和快速的充满电量,断开期使蓄电池经化学反应产生的氧气和氢气有时间重新化合而被吸收掉,使浓差极化和欧姆极化自然而然地得到消除,从而减轻了蓄电池的内压,使蓄电池可以吸收更多的电量。脉冲充电方式使蓄电池有较充分的反应时间,减少了析气量,提高了蓄电池对充电电流的接受率。



技术参数 (540V 50A-100A)

型号

SDC540V-50A

SDC540V-80A

SDC540V-100A

系统参数

适用电池类型

铅酸、胶体、锂电池等

蓄电池组额定电压(Vdc)

540V

540V

540V

额定电流(A

50A

80A

100A

光伏阵列 电压(Vdc

1000V

1000V

1000V

系统额定功率(kW)

27KW

43.2KW

54KW

光伏阵列输入路数

1

1

1

电性能参数

三阶段充电方式

快充、均充、浮充

蓄电池均充电压(Vdc)

648V

蓄电池均充恢复电压(Vdc)

594V

蓄电池浮充电压值(Vdc)

621V

过压断开电压(Vdc)

720V

过压恢复电压(Vdc)

675V

夜间待机损耗(W)

0.5W

工作温度范围(℃)

-25℃~+55

存储温度(℃)

-25~+80

通信接口

MODBUS RTU协议 RS485接口(可选)

机械参数

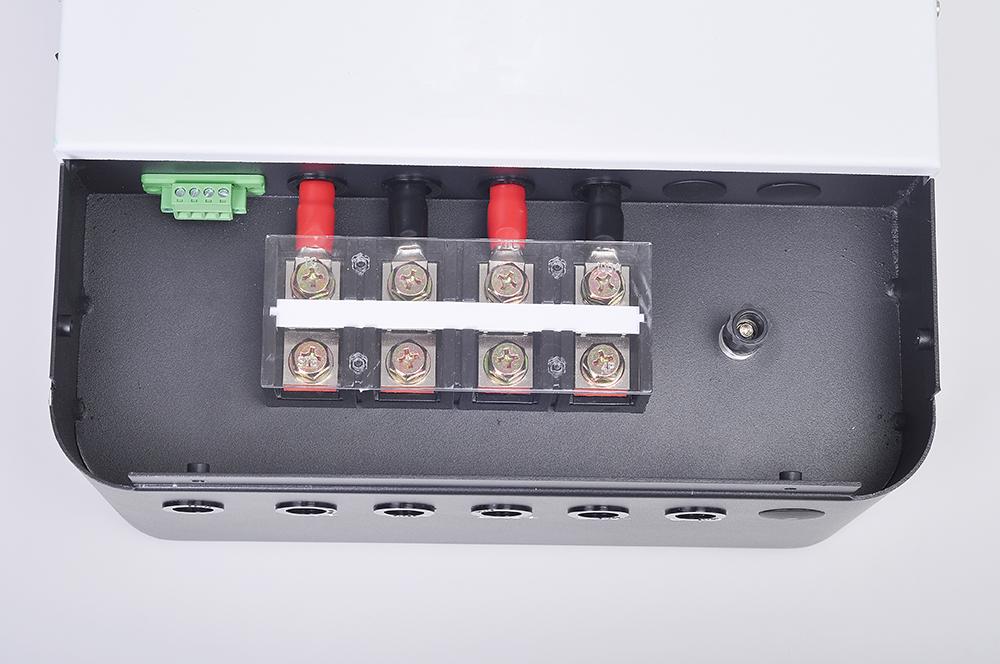

接线端子

TC系列栅栏式接线

显示方式

LCD彩色液晶屏+触摸按键

防护等级

IP32 [室内]

冷却方式

温控风扇强制风冷

噪声(dB)

30dBA

使用海拔(m)

≤3000m

安装方式

壁挂式/机架式

外形尺寸[宽深高]

420*342*175mm/482.6*350*155 (3.5U机箱)

净重(kg)

11KG





价格条款︰ 出厂价格
付款方式︰ 银行电汇
交货期︰ 7天
质量/安全认证︰ CE, ISO9001

产品图片

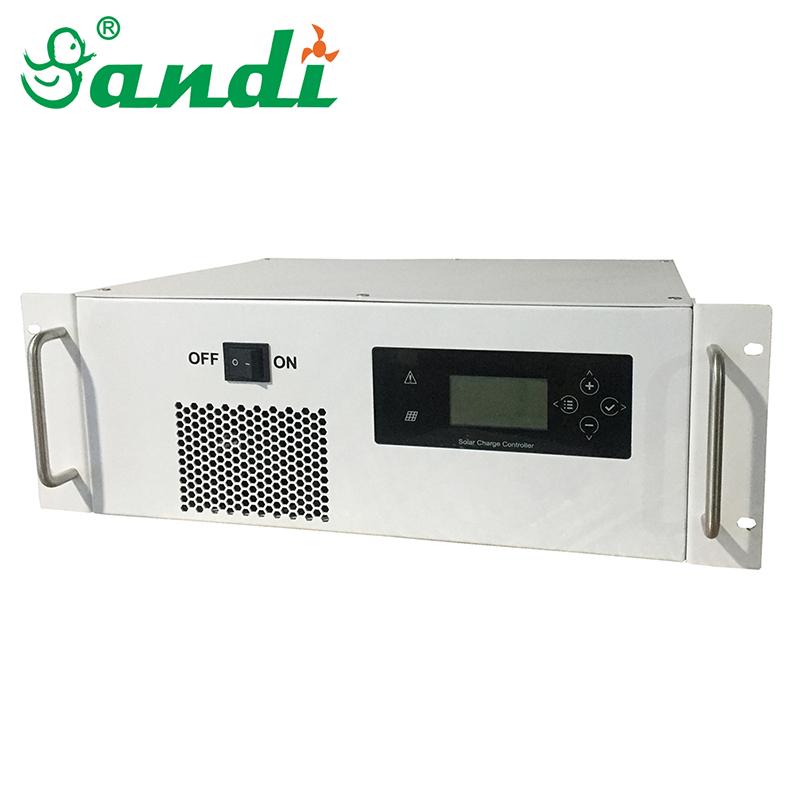

光伏电站充电控制器500V-100A光伏电站充电控制器500V-100A
